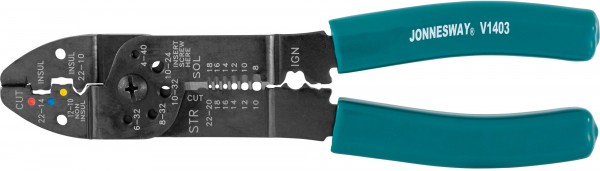

Щипцы для обжима и зачистки проводов, код товара: 48297, артикул: V1403

ОПИСАНИЕ

Инструмент, применяющийся при производстве электромонтажых работ, где используются провода различного сечения и возможна установка контактных клемм. Маркированные, калиброванные элементы рабочей части позволяют производить различные операции без дополнительных настроек и необходимости смены инструмента.

СПЕЦИФИКАЦИЯ

Код товара48297
Наличие на складеесть
Количество в упаковке1
АртикулV1403
Страна производительТайвань

Шарнирно-губцевые инструменты JONNESWAY® ENTERPRISECO., LTD., по уровню исполнения относятся к изделиям класса PROFESSIONAL, применяются для производства работ по сборке, ремонту и обслуживания продукции машиностроения, персоналом, имеющим соответствующую квалификацию, знакомым с правилами техники безопасности, условиями эксплуатации и навыками работы.

           На шарнирно-губцевые инструменты JONNESWAY®, распространяется понятие «ОГРАНИЧЕННАЯ ГАРАНТИЯ», что связано с повышенным износом рабочих поверхностей при использовании. Срок поддержания гарантийных обязательств определен производителем в 12 месяцев с начала эксплуатации. Другими словами: подлежит замене инструмент, имеющий дефект, обнаруженный или возникший в результате нарушений при его производстве и делающий невозможным дальнейшее использование изделия.

            Претензии к качеству инструмента, вышедшего из строя в течение гарантийного периода, принимаются к рассмотрению в соответствии с Законом РФ “О защите прав потребителей”.

            Не подлежат обслуживанию по гарантийным условиям изделия, вышедшие из строя в результате:

  • Нагрузок, превышающих расчетные.
  • Воздействий, не связанных с выполнением основных функций изделия.
  • Нарушений правил хранения, обслуживания и применения.
  • Естественного износа.

В этой связи, производитель настоятельно рекомендует:



1) Не использовать режущие поверхности шарнирно-губцевого инструмента для обработки материалов не подходящих по твердости и размерам.

2) Не наращивать рукоятки инструмента для увеличения усилия сжатия.

3) Не использовать шарнирно-губцевый инструмент для удержания предметов, подвергающихся высокотемпературной обработке (кроме изделий, имеющих конструкционные особенности).

4) Не допускать падения инструмента с большой высоты на твердую поверхность и не использовать изделие в качестве ударного инструмента.

5) Не наносить удары по рукояткам инструмента другими предметами.

6) Не допускать длительное хранение инструмента в условиях высокой влажности или иных агрессивных к материалам изделия средах.

7) По окончании работ очищать инструмент от загрязнений.

8) Подбирать и использовать инструмент согласно производимой работе и строго по назначению.

9) Не пытаться восстановить износившиеся и деформированные рабочие части инструментов.



Претензии по данной гарантии не принимаются к рассмотрению в случаях невозможности подтверждения квалификации пользователя, наличия признаков неправильного применения и внесения изменений в конструкцию изделий.

Производитель оставляет за собой право определения причины выхода из строя изделия (из-за некачественного материала, человеческого фактора или по иным причинам).

Права по настоящей гарантии ограничиваются первоначальным потребителем и не распространяются на последующих.

КАК ИСПОЛЬЗОВАТЬ

ОТЗЫВЫ

ОБЗОРЫ

20.11.2015

http://gvozdoder.com/press-kleschi-dlya-obzhima-i-zachistki-provodov-jonnesway/

Даём бой проводам пресс-клещами Jonnesway



Ручные пресс-клещи Jonnesway

Тест-драйв. В проверке у народной лаборатории пресс-клещи от тайваньской инструментальной марки Jonnesway.



Сам производитель назвал пресс-клещи длинно и мудрёно — многоцелевой инструмент для обжима клемм, резки и зачистки изоляции проводов.

Содержание:

Основные характеристики

Тип: ручные пресс-клещи
Из чего сделаны: сталь
Покрытие: эмаль
Ручки: пластиковые
Длина: 215 мм
Вес: 206 грамм
Артикул:

V1403

Габариты

Длина пресс-клещей составляет 215 мм.

Длина ручных пресс-клещей Jonnesway

Рабочая металлическая часть длиной 120 мм.

Рабочая часть пресс-клещей Jonnesway

Ширина — 38 мм.

Ширина рабочей части пресс-клещей Jonnesway

Толщина металла в рабочей части 3,5 мм.

Толщина металла в рабочей части пресс-клещей Jonnesway

Ручки имеют пластиковое покрытие. Длина ручек 95 мм. Этой длины вполне достаточно для уверенного хвата.

Ручки пресс-клещей Jonnesway

Размах ручек на максимальном раскрытии — 155 мм.

Размах ручек пресс-клещей Jonnesway

Толщина ручек — 15 мм.

Толщина ручек пресс-клещей Jonnesway

Ширина ручек — 21 мм.

Ширина ручек пресс-клещей Jonnesway

Ручки пресс-клещей Jonnesway

С такими габаритами ручек пальцы практически не испытывают никакой нагрузки (в отличии, скажем от пресс-клещей Sparta, где ручки толщиной всего 5 мм). Можно прикладывать солидное усилие при работе, например при перекусывании болтов.

Рабочая зона

Рабочая зона пресс-клещей Jonnesway имеет 6 зон для различных операций.

Рабочая зона пресс-клещей Jonnesway

(сверху вниз)

  • резак проводов
  • обжим изолированных клемм (от 1,5 до 6 мм)
  • обжим неизолированных клемм
  • винторез (от М2,6 до М5)
  • второй резак проводов
  • зачистка для изоляции (от 0,75 до 6 мм)

Приятно удивляет продуманность деталей отдельных зон.

Так отверстия винтореза имеют внутреннюю направляющую резьбу.

Винторез пресс-клещей Jonnesway

А зона зачистки изоляции отшлифована и заточена.

Обработка металла в зачистке проводов пресс-клещей Jonnesway

Проверка в работе

Резка проводов

Пресс-клещи от Jonnesway снабжены сразу двумя резаками. Резак в верхней части похоже нужен в качестве замены кусачкам — когда нужно быстро перекусить провод в ограниченном пространстве.

Посмотрим как оба резака справляются с проводкой.

Верхний резак имеет только одну режущую кромку. Заряжаем в него одножильный медный провод с диаметром 2,5 мм.

Перекусывание провода пресс-клещами Jonnesway

Провод перекушен без усилий. Срез ровный.

Перекусывание провода пресс-клещами Jonnesway

Усложним задачу. И возьмем провод 4 мм. В нём медная жила 3 мм. Серьезный противник для многофункционального инструмента.

Перекусывание провода пресс-клещами Jonnesway

Одной рукой перекусить такой провод уже не получается. Но если взяться двумя руками, то провод поддаётся. Но, справедливости стоит отметить, что для такие толстых проводов лучше вооружиться специализированными кусачками.

Перекусывание провода пресс-клещами Jonnesway

А как работает второй резак, расположенный ниже шарнира?

В отличие от первого резака, здесь уже обе кромки имеют заточку. Это должно сделать резку проводов еще комфортнее.

Испытаем его также проводами 2,5 и 4 мм.

Перекусывание провода пресс-клещами Jonnesway

Перекусывание провода пресс-клещами Jonnesway

Перекусывание провода пресс-клещами Jonnesway

Результат превосходный — провода режутся легко и уверенно. Срез получается ровный. Причём толстый провод 4 мм перекусывается усилием одной руки.

Обжим неизолированных клемм

Проверяем обжим клемм. Берём желтую клемму 6 мм и одножильный провод 4 мм.

Обжим изолированных клемм пресс-клещами Jonnesway

Сжимаем и смотрим на результат. При обжиме в одном месте провод можно выдернуть из клеммы при небольшом усилии. Поэтому лучше обжать в двух местах. Тогда соединение получится плотное и надежное.

Обжим изолированных клемм пресс-клещами Jonnesway

Обжим неизолированных клемм

Берем неизолированную клемму 6 мм и снова одножильный провод 4 мм.

Обжим неизолированных клемм пресс-клещами Jonnesway

Соединение получается надежным даже при однократном зажиме.

Обжим неизолированных клемм пресс-клещами Jonnesway

Можно смело утверждать — с обжимом клемм пресс-клещи Jonnesway справляются на «пятёрку».

Обжим неизолированных клемм пресс-клещами Jonnesway

Перекусывание винтов

Пожалуй, самое жесткое испытание для любых пресс-клещей — это резка болтов и винтов. «Коллега» от компании Sparta с этим испытанием не справился.

Начнем со среднего винта М4. Вкручиваем его в клещи. Это особенно удобно делать благодаря внутренней резьбе в отверстии клещей.

Перекусывание винтов пресс-клещами Jonnesway

Сжимаем. Тут конечно требуется сила двух рук. Но результат то что надо — винт перекушен.

Перекусывание винта М4 пресс-клещами Jonnesway

А как насчёт винта М5? Справится ли? Проверяем.

Вкручиваем винт.

Перекусывание винта М5 пресс-клещами Jonnesway

Сжимаем и … Ого, винт перекушен! Без каких либо проблем. Прямо полноценная замена ножовке по металлу, когда требуется быстро укоротить винт.

Перекусывание болтов пресс-клещами Jonnesway

Зачистка проводов от изоляции

Как отмечалось выше, зона очистки от изоляции позволяет работать с 6 диаметрами — от 0.75 мм до 6 мм (имеется виду наружный диаметр изолированного провода).

Испытаем качество зачистки на проводах 2,5 и 4 мм.

Зачистка изоляции проводов пресс-клещами Jonnesway

Зачистка изоляции проводов пресс-клещами Jonnesway

Зачистка изоляции проводов пресс-клещами Jonnesway

Зачистка изоляции проводов пресс-клещами Jonnesway

Изоляция снимается быстро и легко. При этом сердечник проводов не повредился. На «пятёрку».

По всем пунктам испытаний можно сказать, что работать с пресс-клещами от Jonnesway одно удовольствие. Запас прочности и возможностей, заложенный в инструмент, превышает собственные первые ожидания. Кажется, что ну вот сейчас клещи точно сдадутся и не справятся, но они выполняют свою работу — режут, перекусывают, зачищают, без намёка на слабину.

Цена

Пресс-клещи от Jonnesway — это по всем характеристикам инструмент из категории «профессиональный». Поэтому и цена на него находится в верхнем среднем сегменте. Цена онлайне на них установлена в пределах XXXXXXXXXXXXXXXXXX . По результатам проведённого тест-драйва с уверенностью утверждаем — цена полностью оправдана.

Заключение

Плюсы

  • массивная металлическая часть
  • толстые удобные ручки
  • качественная обработка металла в зоне реза и зачистки изоляции
  • два вида резака проводов
  • 6 полноценно работающих функций для работы по электрике
  • внутренняя направляющая резьба в винторезе

Минусы

  • не выявлены
